伴隨著智能電子技術的不斷進步和發展，車載式音頻插孔也開始逐漸出現在汽車、高鐵等交通運輸工具之中。音頻插孔在汽車使用過程中可以被用來后座娛樂，可拆卸式導航裝置或汽車級平板電腦也是同樣可以使用這一插孔進行語音查詢的，這一發明與頭戴式耳機一起，成為了保護個人隱私和駕駛員安全的有力輔助工具。不過，想要將車用型的音頻插孔開關設計成一款完美的大眾型產品，對于不少工程師來說仍然是一個不小的挑戰。
由于此前國際上所使用的有線頭戴式耳機的音頻插孔都是標準的3.5mm連接器，然而伴隨著該行業的發展，更多的高級音頻娛樂環境系統逐步實現了需要一個傳聲器輸入的按鍵和話音命令功能。這樣一來，工程師所設計的音頻插孔開關系統就必需支持具有一個尖端、兩個環和套筒銷的四芯插孔。如何解決音頻插孔開關與頭戴式耳機、話筒兼容的問題，就成為了眾多企業所棘手的問題。
所以問題來了：如果選擇采用目前市面上所銷售的解決方案，設計人員就必需以硬連線的方式把地連接至連接器的插腳之一，這樣做會致使自己所設計的插孔開關無法支持其他的頭戴式耳機配置。這就給系統的潛在終端用戶留下了不兼容的頭戴式耳機和一種不愉快的認識，就是他們將無法聆聽其自有的音頻內容。
除了以上問題之外，目前用戶們對于車載頭戴式耳機的使用體驗表明，很多用戶非常期望在車載式音頻插孔的旁邊擁有一個帶按鈕的小鍵盤，這樣能夠兼容所有的頭戴式耳機。這種小型的按鈕鍵盤需具備常見的選項，如提高音量、調低音量和一個靜音鍵。指望支持這些按鍵的系統設計人員有兩種選項：找一款具有適當?shù)臋z測方法和按鍵“存儲桶”的編解碼器，或者使用一個具有用于電阻分壓器和電壓網絡的所有相關手工計算功能的合適外部 ADC。
目前已經通過測驗的一種方案，可以幫助工程師同時解決以上兩種問題。其解決原理是自動檢測音頻頭戴式耳機的任何配置，并把接地和傳聲器線路排布至適當?shù)牟迥_。通過觀察由頭戴式耳機的揚聲器和麥克風（或者沒有麥克風）形成的電阻網絡，開關系列就能確定接地線和傳聲器的布設位置。一旦確定了位置，從編解碼器引出的傳聲器連接線將自動排布至適當?shù)牟迥_，從而使得系統能夠支持市面上每一種頭戴式耳機。

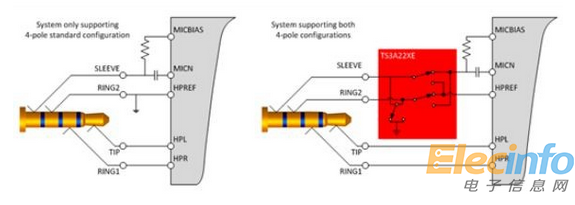

圖為高性能音頻插孔開關工作示意圖
這種高性能的車用型音頻插孔開關設計方案，主要的設計原理與客機座椅的插孔設計基本一致，不同之處在于該方案在車用基礎上進行了能耗控制和布線修改，使之更適合汽車運行能耗要求。
總結
盡管目前國際上所適用的車載式音頻插孔設計方案，在某些方面仍然存在一些問題，但可以確定的一點事，隨著用戶體驗效果逐漸被重視，音頻插孔開關設計的智能化、集成化、小型化的趨勢將會越來越明顯。
