隨著嵌入式及通信技術的發展，移動手持設備出現在很多應用場合，比如天然氣公司開始采用智能化的方式來管理用戶的用氣情況，如何在服務端和表具終端間進行通信，成為系統的主要考慮因素。本文對系統進行需求分析后，以移動手持設備進行小規模通信為出發點，提出使用短信通信的方式來解決這一問題的方法。這種方式不僅使通信質量能夠得到保證，而且價格合理，易于操作員來管理和維護，是一種行之有效的通信方式。
1研究背景及系統框架

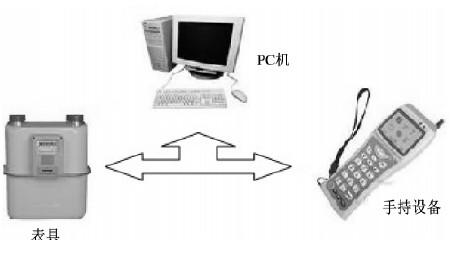

短信通信示意圖如圖1所示。PC機表示服務器端運行程序的平臺，是操作員對表具和手持設備操作的環境;表具表示天然氣表具，在里面配置了接收命令的固化程序;手持設備表示本論文研究的平臺，是短信通信程序運行環境的主要部分。三者之間均可進行通信，它們之間已經有完整的命令幀格式，下面討論如何設計并實現這樣的通信子系統，而不研究具體的命令幀格式，假定是在統一的幀格式下完成的。
現場操作員需要設備有與表具進行通信的功能，能夠測試表具的通信狀況。因此，需要解決的主要有以下幾個問題：圖1短信通信示意圖①選取合適的手持設備，能夠有運行短信通信程序的基本硬件配置(需要配備GPRS模塊)。
②選取合適的嵌入式操作系統，保證程序的穩定運行。
③如何進行有效的收發短信來完成通信功能，以測試表具的通信狀況。
④需要有對文件操作的支持，操作員是需要上傳和保存文件的。
嵌入式系統的開發既要實現程序的功能性，也要選取特定的硬件平臺，嵌入式系統是為了完成某一項或有限項功能，系統功能可以根據產品的設計要求進行裁剪、調整[1]。并具體闡述了選取硬件設備與完成程序的功能。
2系統軟硬件環境
2.1硬件平臺
NLS-PT850是新大陸公司的一款基于嵌入式處理器的智能手持設備，它的基本硬件配置為ARM7處理器、32位RISC、74MHz頻率以及標準手機鍵盤和掃描儀;內存為8MRAM、2MNORFlash和32MNandFlash(可擴展至128M)。上面搭載uBASE-III嵌入式實時多任務操作系統。嵌入式硬件設備的考慮應該完全滿足目標系統的圖2手持設備硬件結構框圖要求，在功能上很容易滿足，但是在性能上，尤其是在功耗上應最適合系統，而不是越充分越好。
手持設備硬件結構框圖如圖2所示。
該手持設備配備了GPS模塊，具有SIM卡接口，存儲容量合適，程序下載方便，因此選取該設備來作為短信通信系統的硬件平臺。
2.2uBASE-III嵌入式操作系統
uBASE-III是一個嵌入式實時多任務操作系統，主要有多任務內核模塊、內存管理模塊、文件系統、設備管理模塊、應用程序管理模塊等[2]。uBASE-III之所以在很多嵌入式設備上廣泛使用，有一個很重要的原因是它提供了一個C++類庫“UFCL(ubaseFoundationClassLibrary)”。
另外，它還提供了大量的API，供程序員調用。這里選取該嵌入式操作系統的原因是它支持文件操作和短信通信。
文件系統用于文件操作，將程序中的相關數據以二進制文件的形式存放在Flash存儲器中。uBASE-III采用了zfile2.0文件系統，zfile2.0是專為嵌入式系統設計的Flash文件系統，常用的函數有：◆打開一個文件以便讀寫其內容ZFILE*zfopen(constchar*filename，constchar*pmode);◆從當前文件指針位置開始寫入size*count個字節的數據intzfwrite(constvoid*buf，intsize，intcount，ZFILE*stream);◆從當前文件指針位置讀入size*count個字節intzfread(void*buf，intsize，intcount，ZFILE*stream);◆關閉打開的文件intzfclose(ZFILE*stream);uBASE-III系統對文件的支持相比其他環境也有一些不足之處，在嵌入式設備上使用文件操作有很多的限制，比如uBase-III的文件系統僅有單層目錄結構，即不能創建子目錄、文件系統API，不區分文本模式和二進制模式的概念，都當作是二進制模式。
